有機保溫材料和無機保溫材料是建筑保溫材料的兩個大類，實際施工中以其各自的特點運用的都比較多，那么這兩種保溫材料容易存在哪些問題呢？我們來了解一下
1、有機保溫材料易存在的質量問題
有機類保溫材料本身有著良好的保溫隔熱效果，常見的有EPS板、XPS板、PUR板、PF板、改性聚苯乙烯保溫板等。但是，有機類保溫材料燃燒性能最高只能達到B1級，EPS和XPS一般都只能達到B2級，而且氧指數都比較低，硬質聚氨酯發泡保溫板的氧指數為26，并且在其燃燒時產生大量的濃煙，毒性很大。近些年，有機保溫材料所引發的火災事故頻發，造成了巨大的經濟損失和人身傷亡。
有機保溫材料所引發的火災事故
有機保溫板的尺寸穩定性較差，尺寸穩定最好的EPS板尺寸穩定性為千分之三，XPS板和PUR板的尺寸穩定性為百分之一，XPS板和PUR板的強度又比較高、導熱系數又比較小，在一些環境溫度變化比較大的地區，保溫板內部產生較大溫度內應力，會造成整個保溫系統的開裂，甚至脫落。另外，多數有機保溫板需要不同時間的陳化期讓板材性能達到穩定，由于市場需求和資金周轉問題，有些廠家在多數情況下無法滿足固定的陳化期，就會加劇保溫板的尺寸不穩定性，導致保溫系統的開裂和脫落。

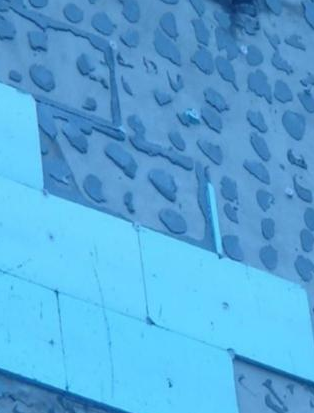

擠塑板大面積脫落
有機保溫材料還存在固有的易老化和粉化的特點，尤其是酚醛保溫板的粉化問題最為突出，使得大量建筑在使用過程中途需要維修或更換保溫材料。
2、無機保溫材料易存在的質量問題
無機保溫材料本身具有優異的防火性能，耐老化的優異性能以及生態環保等特點。無機保溫材料主要有巖棉板、發泡玻璃保溫板、發泡陶瓷保溫板、無機保溫砂漿等。最好的無機保溫材料要求能滿足容重小、強度高、導熱系數低的特點，但是在實際中很難滿足，因為保證材料強度一般要增加容重，在增加容重的同時又導致了材料自身密度變大，材料的密度變大一般會導致導熱系數的增大，導致整個墻體的保溫節能效果降低，背離了建筑保溫節能的初衷。按照原理，如果墻保溫效果好，就可以防止外墻內表面或在建筑內部結露，因保溫欠佳而會出現問題的熱橋部位將低于露點溫度，造成建筑物內部結露發霉。

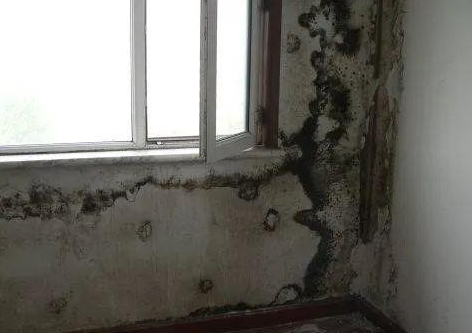

保溫效果不到位造成建筑物內部結露發霉
吸水性也是衡量無機保溫材料性能好壞的重要指標。無機保溫材料吸水后導致材料的導熱系數提高、強度降低，很容易造成保溫系統的空鼓、脫落。尤其在我國北方寒冷地區，保溫材料孔隙內的水分預冷后會凝結成冰，形成凍脹現象，經過多次的凍融會發生保溫材料強度降低、材料開裂，從而破壞保溫系統結構。

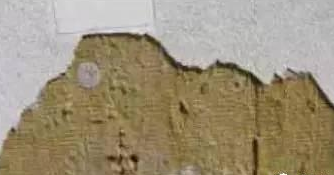

巖棉板吸水膨脹造成保護層空鼓脫落
南陽銀通研發生產的YT無機活性墻體隔熱保溫材料，A1級不燃，性能穩定、安全可靠，抗水抗裂防結露，具有較高的性價比， 經20余年市場考驗，得到了國家相關機構及客戶朋友一致好評！產品在全國推行后，市場出現了不少假冒偽劣YT保溫材料或類似產品，質量性能不能保障，使用劣質產品造成的脫落問題不計其數，為了避免后續問題，買YT保溫材料請認準南陽銀通，老牌廠家，質量可靠！
